RTL-5 kasetowy ogranicznik temperatury 3/4"

RTL + zawór 3/4" z wkładką UBG

Kasetowy ogranicznik temperatury do ogrzewania podłogowego montowany w estetycznej skrzynce z frontem plastikowym. Zestaw składa się z głowicy RTL, zaworu termostatycznego z wkładką UBG o zwiększonym przepływie, odpowietrznika i zaworu M30x1,5. Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę.

Kod produktu: 2453

Dane techniczne

Przyłącze:

3/4 "

Zakres nastaw:

20 ... 50 ° C

Ciśnienie robocze:

10bar

Kolor:biały-kremowy
Wymiary:kaseta: 177x145mm głębokość: 62mm
drzwiczki: 220x174mm

Medium:

woda

Głowica z gwintem:

M30x1,5



Opis działania termostatu RTL:
Ogranicznik temperatury jest montowany na powrocie, RTL jest samoczynnie działającym regulatorem do regulacji temperatury wody na powrocie z grzejnika. Temperatura wody jest przenoszona na czujnik głowicy zaworu. Jeśli temperatura nastawiona na głowicy jest niższa od temperatury wody, regulator się zamyka, jeśli temperatura jest wyższa, regulator się otwiera.

Ogranicznik temperatury na powrocie stosuje się do ograniczenia temperatury wody na powrocie z grzejnika w systemach ogrzewczych łączących ogrzewanie podłogowe i grzejnikowe. W przypadku wpięcia ogrzewania podłogowego do instalacji grzejnikowej niezbędne jest obniżenie temperatury wody idącej na ogrzewanie podłogowe przy pomocy ogranicznika temperatury.
RTL służy do ograniczenia temperatury czynnika w instalacji ogrzewania podłogowego w systemach nie przekraczającej 20 m2. Zastosowanie ogranicznika temperatury eliminuje konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

Dane techniczne:

  • związku: 3/4 "
  • zakres ustawień: 20 ... 50 ° C
  • ciśnienie robocze: 10bar
  • kolor: biały-kremowy
  • wymiary: kaseta: 177x145mm głębokość: 62mm
  • drzwiczki: 220x174mm
  • średni: woda
  • głowica z gwintem: M30x1,5

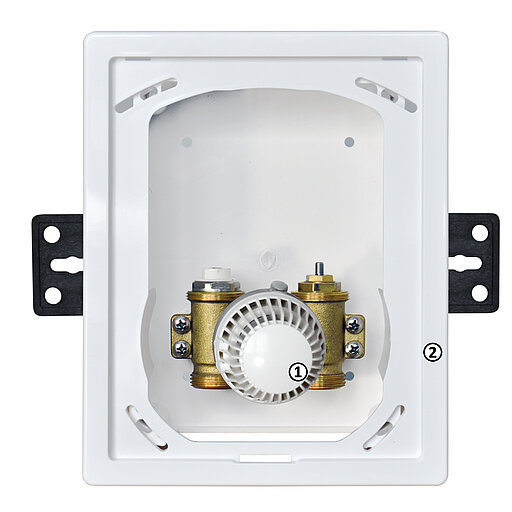

  1. Głowica termostatyczna RTL
  2. Plastikowa obudowa w kolorze biało-kremowym

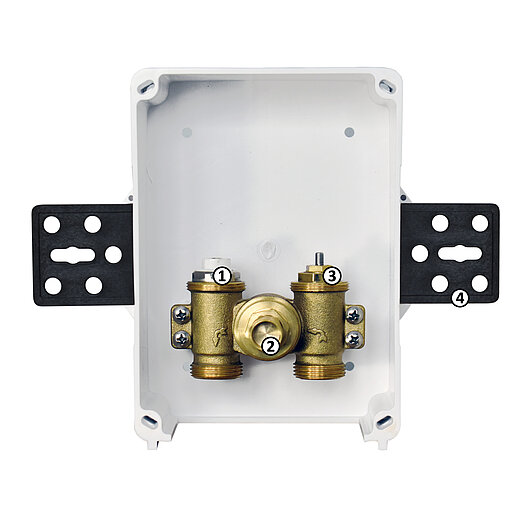

  1. odpowietrznik
  2. zawór termostatyczny RTL
  3. Zawór M30x1,5mm
  4. uchwyty ułatwiające montaż
